Simplex Detección de Incendio y Sistemas de Alarmas Contra Incendios
Simplex desarrolla sistemas avanzados para detección de incendio, detección de incendios, sistemas de detección de incendios y alarmas contra incendios, con soluciones direccionables, convencionales, notificación, audio, redes y administración gráfica.
ING LATAM distribuye equipos Simplex para detección de incendio y brinda acompañamiento para selección de paneles, sensores, módulos, estaciones manuales, notificación y modernización de sistemas instalados.
Simplex: tecnología para sistemas de detección de incendios
Simplex forma parte del portafolio de tecnologías de detección de incendios de Johnson Controls y desarrolla sistemas para diferentes escalas y niveles de complejidad.
El portafolio comprende sistemas direccionables, sistemas convencionales, sensores, bases, estaciones manuales, módulos periféricos, notificación audiovisual, redes y estaciones de administración.
La arquitectura modular permite seleccionar desde soluciones para edificios pequeños hasta plataformas capaces de gestionar grandes campus.
Componentes de un sistema Simplex de detección de incendio
Paneles de control
Foundation Series, 4007ES, 4010ES, 4017ES y 4100ES cubren diferentes escalas de proyecto.
TrueAlarm
Sensores direccionables para identificación individual de dispositivos y administración del sistema.
TrueAlert ES
Notificación direccionable para señalización audiovisual y arquitecturas avanzadas.
Networks
Redes Simplex permiten interconectar paneles y estaciones de administración en proyectos de gran escala.
Paneles Simplex de detección y alarma contra incendios
Simplex ofrece diferentes familias de unidades de control direccionables, permitiendo dimensionar el sistema de acuerdo con el número de puntos, tipo de edificio, audio, networking y nivel de integración requerido.
SMALL PROJECTS
Foundation Series
Familia de paneles y dispositivos desarrollada para instalaciones pequeñas y medianas, con opciones convencionales y direccionables. Dentro de las opciones direccionables se encuentran 2050FS y 2250FS.
100–250 POINTS
4007ES
Panel direccionable, networkable y compacto, orientado a instalaciones pequeñas y medianas. Integra funciones que también se encuentran en plataformas Simplex de mayor capacidad.
250–1,000 POINTS
4010ES
Unidad direccionable y completamente networkable para instalaciones de tamaño medio. Compatible con sensores TrueAlarm y notificación direccionable TrueAlert ES.
FIRE + AUDIO
4017ES
Unidad de control con capacidades integradas de incendio y audio para instalaciones pequeñas y medianas. Puede gestionar hasta aproximadamente 250 puntos, según configuración.
UP TO 3,000 POINTS
4100ES
Plataforma direccionable de gran capacidad para edificios medianos, grandes y campus de múltiples edificios. Integra networking, audio, comunicaciones de emergencia y control avanzado.
Foundation Series para proyectos pequeños y medianos
Foundation Series extiende la tecnología Simplex hacia proyectos con menor complejidad y menor cantidad de puntos.
4007ES para edificios pequeños y medianos
El Simplex 4007ES es una unidad de control direccionable y conectable en red diseñada para proporcionar funciones avanzadas en una plataforma compacta.
4010ES para edificios de tamaño medio
El 4010ES es una plataforma direccionable, escalable y completamente conectable en red.
Está diseñada para instalaciones que requieren crecer desde aproximadamente 250 hasta 1.000 puntos sin pasar directamente a una plataforma de gran campus.
4017ES: detección de incendio y audio integrado
El Simplex 4017ES combina funciones de detección de incendio y comunicación de audio dentro de una plataforma compacta.
Está orientado a edificios pequeños y medianos que requieren mensajes de alarma y comunicaciones de voz.
UP TO 250 POINTS
Fire + Audio
- Hasta 250 puntos.
- Networking.
- Audio de alarma.
- Mensajes no relacionados con alarma.
- Mensajes pregrabados.
- Mensajes personalizados.
- Mensajes en tiempo real.
- Diseño compacto y preensamblado.
4100ES para grandes edificios y campus
El Simplex 4100ES es la plataforma de mayor capacidad dentro de esta selección de unidades ES.
Puede administrar hasta 3.000 puntos direccionables y está diseñado para edificios medianos, grandes y redes de múltiples edificios.
Capacidades destacadas
- Hasta 3.000 puntos.
- Networking de alta velocidad.
- TrueAlarm.
- TrueAlert ES.
- Comunicación de voz.
- Emergency Communications.
- Firefighter Telephone.
- Control de liberación de supresión.
- Pantalla táctil a color opcional.
- Integración con estaciones gráficas.
¿Qué panel Simplex utilizar?
| Panel | Escala | Capacidad aproximada | Aplicación recomendada | Diferencial |
|---|---|---|---|---|
| Foundation 2050FS | Pequeña | Hasta 50 puntos | Edificios pequeños | Arquitectura direccionable simplificada |
| Foundation 2250FS | Pequeña / media | Hasta 250 puntos | Proyectos de menor complejidad | Foundation Series direccionable |
| 4007ES | Pequeña / media | 100–250 puntos | Oficinas, colegios, retail, healthcare pequeño | Networking + TrueAlert ES + TrueAlarm |
| 4010ES | Media | 250–1.000 puntos | Edificios medianos | Escalabilidad y networking |
| 4017ES | Pequeña / media | Hasta 250 puntos | Edificios que requieren voz | Fire + Audio integrado |
| 4100ES | Media / grande | Hasta 3.000 puntos | Hospitales, campus, aeropuertos y edificios grandes | Networking, voz y gran capacidad |
Sensores direccionables Simplex
Las plataformas ES pueden utilizar sensores direccionables Simplex TrueAlarm, permitiendo que los dispositivos sean identificados individualmente por el sistema.
Esta arquitectura facilita la identificación de la ubicación de alarmas, supervisiones y condiciones de mantenimiento.
Notificación direccionable Simplex TrueAlert ES
TrueAlert ES constituye la plataforma Simplex de notificación direccionable utilizada junto con diferentes unidades de control ES compatibles.
La direccionabilidad permite administrar los dispositivos de notificación como elementos identificables dentro de la arquitectura de alarma.
Estaciones manuales y módulos Simplex

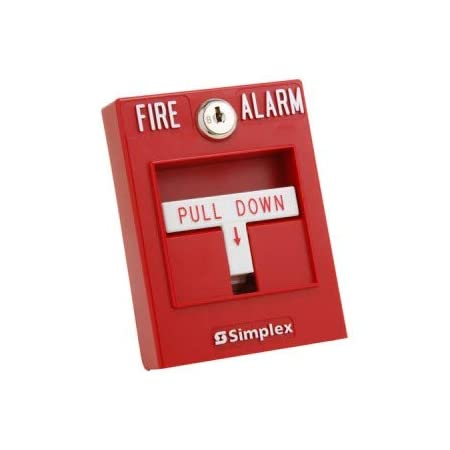

Estaciones manuales
Dispositivos para activación manual de la alarma contra incendios.

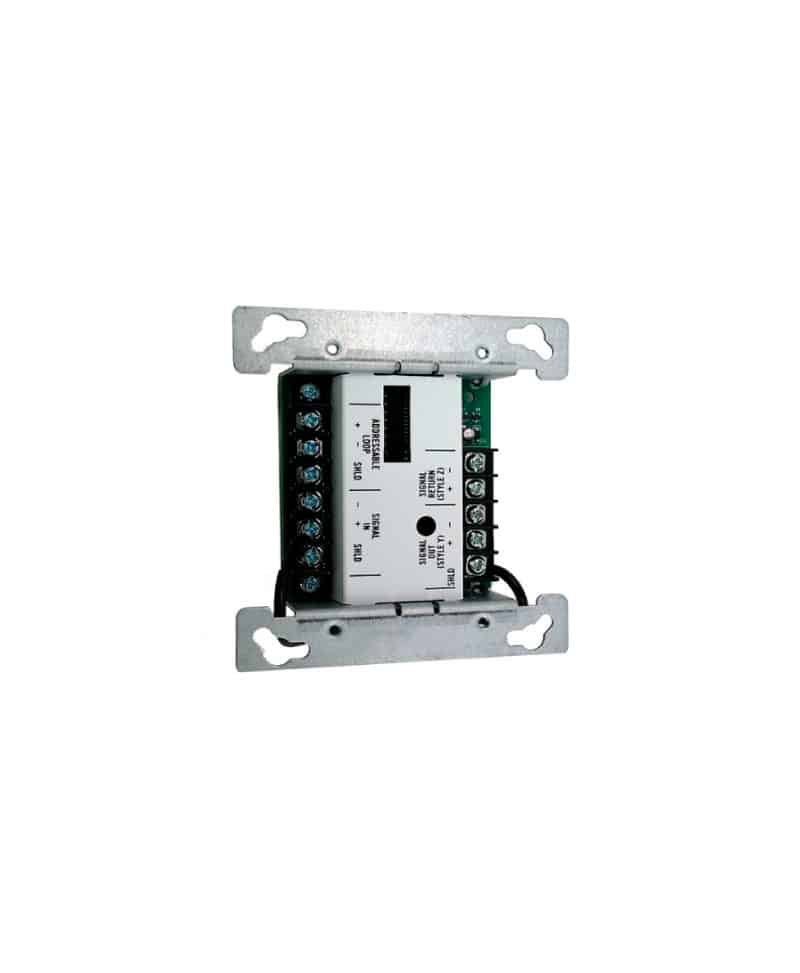

Módulos direccionables
Interfaces para monitorear, controlar e integrar señales externas.

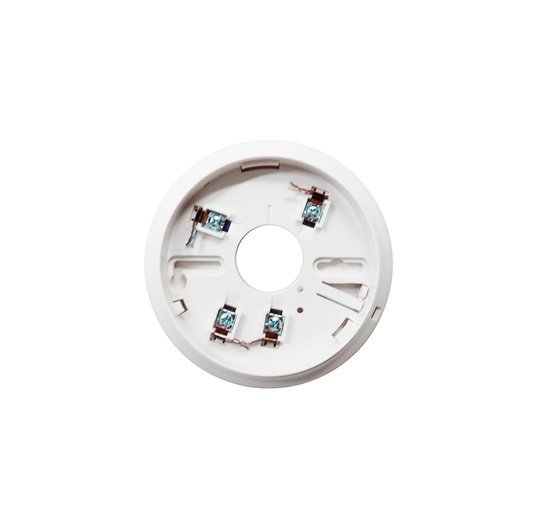

Sensores y bases
Dispositivos de detección y bases compatibles según la arquitectura seleccionada.
Red de alta velocidad Simplex ES Net
ES Net es la plataforma de networking IP para grandes sistemas Simplex de vida y seguridad.
Una sola red puede transportar información de incendio, audio, telefonía de bomberos y otros datos complementarios.
Capacidad de ES Net
- Red TCP/IP de 100 Mbps.
- Hasta siete network loops.
- Hasta 687 nodos.
- Topologías ring, star, bus y bridged ring.
- Ethernet, DSL y fibra.
- Diseño fault tolerant.
- Comunicación peer-to-peer.
Administración gráfica centralizada de alarmas contra incendios
Simplex Incident Manager es una plataforma gráfica para monitorear y administrar sistemas Simplex desde una interfaz centralizada.
La solución puede utilizarse en instalaciones independientes o redes de múltiples edificios, incluyendo campus, hospitales, aeropuertos y data centers.
ENTERPRISE FIRE MANAGEMENT
Escalabilidad
- Hasta 687 unidades de control.
- Hasta 250.000 dispositivos.
- Interfaz mediante navegador HTML5.
- Planos gráficos.
- Administración centralizada.
- Historial de eventos.
Integración Simplex con sistemas del edificio
Simplex dispone de interfaces para comunicar información del sistema de alarma contra incendios con plataformas de automatización.
BACpac permite traducir mensajes del sistema Simplex hacia protocolos como BACnet y Modbus.
Aplicaciones
- HVAC.
- Control de humo.
- Dampers.
- BMS.
- Supervisión de estados.
- Integración de edificios.
Sistemas convencionales Simplex
El portafolio Simplex también contempla soluciones convencionales para instalaciones de menor tamaño o menor complejidad.
Estos sistemas pueden integrar zonas convencionales, detectores, estaciones manuales y dispositivos de notificación.
Aplicaciones de los sistemas Simplex de detección de incendios
Hospitales
4010ES o 4100ES según capacidad, networking, audio y complejidad.
Universidades
Redes Simplex para edificios independientes integrados dentro de un campus.
Data Centers
Detección direccionable, integración, notificación y administración centralizada.
Comercial
Foundation, 4007ES o 4010ES según número de puntos y arquitectura.
Distribución de equipos Simplex para detección de incendio
ING LATAM distribuye equipos Simplex para sistemas de detección de incendios.
Nuestro acompañamiento puede incluir identificación de referencias, paneles, sensores, bases, módulos, estaciones manuales, notificación y componentes para sistemas instalados.
También podemos evaluar la arquitectura existente para proyectos de ampliación, modernización o mantenimiento.
Ingeniería y soporte para sistemas Simplex
Ingeniería
Definición de panel, puntos, lazos, networking y dispositivos.
Suministro
Paneles, detectores, módulos, estaciones y notificación.
Integración
Configuración, redes y coordinación con otros sistemas.
Mantenimiento
Inspección, pruebas, diagnóstico y evaluación de sistemas instalados.
Preguntas sobre Simplex y detección de incendios
¿Qué es Simplex?
Simplex es una marca de Johnson Controls especializada en tecnologías de detección, alarma, notificación, redes y administración de sistemas contra incendios.
¿Cuáles son los principales paneles Simplex?
El portafolio actual incluye Foundation Series, 4007ES, 4010ES, 4017ES y 4100ES, entre otras plataformas y configuraciones regionales.
¿Qué panel Simplex se recomienda para un edificio pequeño?
Foundation Series o 4007ES pueden ser alternativas, dependiendo del número de dispositivos, funciones, networking y requerimientos del proyecto.
¿Cuántos puntos soporta Simplex 4007ES?
Simplex posiciona el 4007ES principalmente para edificios pequeños y medianos de aproximadamente 100 a 250 puntos.
¿Cuántos puntos soporta Simplex 4010ES?
El 4010ES puede escalar desde aproximadamente 250 hasta 1.000 puntos, según la configuración.
¿Qué es Simplex 4017ES?
Es una unidad de control que combina detección de incendio y funciones de audio, con capacidad de hasta aproximadamente 250 puntos.
¿Cuántos puntos soporta Simplex 4100ES?
Simplex especifica una capacidad de hasta 3.000 puntos direccionables para la plataforma 4100ES.
¿Qué es TrueAlarm?
TrueAlarm es la familia de sensores direccionables Simplex utilizada por diferentes plataformas de control compatibles.
¿Qué es TrueAlert ES?
TrueAlert ES es la plataforma Simplex de dispositivos de notificación direccionable.
¿Qué es ES Net?
ES Net es una red de alta velocidad para interconectar sistemas Simplex de vida y seguridad, transportando datos, audio y otras comunicaciones.
¿ING LATAM distribuye equipos Simplex?
ING LATAM distribuye equipos Simplex y brinda apoyo técnico para selección, ingeniería, suministro y soporte de sistemas instalados.
¿Necesita equipos Simplex para su sistema de detección de incendio?
Envíenos el modelo del panel, cantidad de puntos, referencias instaladas, planos o fotografías del sistema. ING LATAM puede apoyar la selección de Foundation Series, 4007ES, 4010ES, 4017ES, 4100ES, sensores TrueAlarm, notificación TrueAlert ES y periféricos Simplex.
